Instrukcja obsługi programu Ferro CCTV™ 2
Copyright © 2000 - 2008 FERRO Software. Wszelkie prawa zastrzeżone.
Informacje zawarte w tym dokumencie mogą ulec zmianie bez ostrzeżenia.
Nazwy innych produktów i firm wzmiankowane w tym dokumencie są znakami towarowymi lub zastrzeżonymi znakami handlowymi odnośnych firm lub właścicieli tychże znaków towarowych.
|
|
Ferro CCTV™ to program, dzięki któremu małym kosztem zbudujesz własny system monitoringu wideo. Zabezpieczysz mieszkanie, działkę lub samochód pozostawiony na parkingu. Możesz kontrolować własną firmę, magazyn, sklep lub biuro.
|
Ferro CCTV pozwala oglądać obraz z dziewięciu kamer i odsłuchiwać dźwięk z dziewięciu mikrofonów.
Obrazy i dźwięki mogą być równocześnie zapisywane na dyskach twardych komputera. Stosowany format zapisu - Windows Media Video - wykorzystuje wydajny algorytm kompresji MPEG-4, który eliminuje konieczność stosowania zewnętrznych kodeków (DivX, XVid, H.264).
Ferro CCTV jest wyposażony w detektor ruchu i detektor dźwięku, które włączają nagrywanie tylko wtedy, gdy obiekt znajdujący się w kadrze kamery porusza się lub gdy w pobliżu mikrofonu słychać rozmowę. Dzięki temu, zapisany materiał audiowizualny zawiera tylko te fragmenty, w których "coś się dzieje". W ten sposób zaoszczędzisz miejsce na dysku oraz szybciej przejrzysz pliki z nagraniami.
|
Konsola programu Ferro CCTV™ - podgląd z kamer
|
Ze względu na oszczędności przy zapisie, wynikające z wydajnej kompresji oraz stosowania detektorów, możesz przechowywać w komputerze nagrania przez wiele tygodni. Kiedy zacznie brakować przestrzeni dyskowej, program sam zwolni miejsce, usuwając najstarsze nagrania. Monitorowanie może się odbywać przez 24 godziny na dobę, 7 dni w tygodniu. Wystarczy tylko uaktywnić opcję automatycznego włączania zapisu po uruchomieniu komputera.
Dostęp do programu można zabezpieczyć za pomocą hasła lub poprzez ukrycie jego okna głównego. Ukryty program działa "w tle", ale jest niewidoczny dla innych użytkowników komputera.
Jako źródło sygnału można stosować popularne kamery internetowe podłączane do komputera poprzez port USB,
kamery IP wpinane do sieci LAN (kamery sieciowe), bezprzewodowe kamery IP korzystające z sieci WiFi,
wielokanałowe karty DVR lub karty telewizyjne.
Do obrazu z każdej kamery dodawany jest znacznik czasowy, który pozwala ustalić kiedy zarejestrowane zdarzenie miało miejsce.
Nagrania można przeglądać na stacjonarnym odtwarzaczu DVD lub w komputerze, przy pomocy dowolnego odtwarzacza wideo (Windows Media Player, Ferro Cyfrowy Magnetowid).
|
Zakładka Monitoring udostępnia podgląd z kamer, informuje o detekcji ruchu i detekcji dźwięku, czasie nagrania, miejscu na dyskach twardych oraz umożliwia uruchomienie lub zatrzymanie zapisu. W zależności od wybranych ustawień, w oknie podglądu może być wyświetlany obraz z wszystkich dziewięciu kamer, z kamer od pierwszej do czwartej lub od piątej do ósmej. Obraz z każdej kamery może być też wyświetlany osobno. Podgląd z kamer może być wyświetlany w oknie lub na pełnym ekranie.
Rys. 1. Podgląd obrazu z kamer wideo
Opis dostępnych opcji:
- Brak podglądu - wyłącza podgląd z kamer. Pozwala zmniejszyć obciążenie systemu, jeżeli podgląd obrazu z kamer nie jest potrzebny.
- 1 - podgląd z kamery nr 1. Klawisz skrótu: 1
- 2 - podgląd z kamery nr 2. Klawisz skrótu: 2
- 3 - podgląd z kamery nr 3. Klawisz skrótu: 3
- 4 - podgląd z kamery nr 4. Klawisz skrótu: 4
- 5 - podgląd z kamery nr 5. Klawisz skrótu: 5
- 6 - podgląd z kamery nr 6. Klawisz skrótu: 6
- 7 - podgląd z kamery nr 7. Klawisz skrótu: 7
- 8 - podgląd z kamery nr 8. Klawisz skrótu: 8
- 9 - podgląd z kamery nr 9. Klawisz skrótu: 9
- 1-4 - podgląd obrazu z kamer od 1 do 4. Klawisz skrótu: D
- 5-8 - podgląd obrazu z kamer od 5 do 8. Klawisz skrótu: F
- 1-9 - podgląd obrazu z kamer od 1 do 9. Klawisz skrótu: A
- 1>9 - wyświetla obraz z kamer od 1 do 9 w określonych odstępach czasowych
- Pełny ekran - wyświetla okno podglądu na pełnym ekranie. Klawisz skrótu: ALT+ENTER (lub podwójne kliknięcie lewym klawiszem myszy). Powrót do okna: ALT+ENTER, ESC (lub podwójne kliknięcie lewym klawiszem myszy).
- Zapis - uaktywnia zapis strumieni audio i wideo do plików. Nagrywanie będzie realizowane tylko dla tych kamer, dla których została włączona opcja nagrywania.
- Stop - zatrzymuje nagrywanie.
- Aktualny czas - wyświetla aktualną datę i godzinę
- Czas nagrania - wyświetla długość nagrania
- Miejsce na dysku - wyświetla ilość wolnej przestrzeni na dyskach wykorzystywanych do zapisu nagrań
- Detekcja ruchu / dźwięku - wyświetla aktualny status detekcji ruchu i dźwięku dla kamer, dla których została uaktywniona opcja detekcji ruchu lub detekcji dźwięku.
|
Dziennik zdarzeń służy do sprawdzania poprawności działania programu, wyszukiwania przyczyn ewentualnych problemów i wyszukiwania informacji o wykrytej detekcji ruchu lub dźwięku. Na bieżąco można śledzić wszystkie generowane zdarzenia, takie jak: błędy, ostrzeżenia i informacje. Wszystkie zapisane zdarzenia można filtrować według typu zdarzenia oraz kamery, której dana informacja dotyczy.
Lista zdarzeń zawiera następujące informacje:
- Typ zdarzenia (ikona) - określa jakiego typu jest dane zdarzenie. Dostępne są trzy typy zdarzeń: błąd, ostrzeżenie, informacja
- Czas - data i godzina wygenerowania zdarzenia
- Kamera - numer kamery, z której pochodzi dane zdarzenie. Wpisy bez numeru kamery dotyczą działania programu.
- Zdarzenie - tekstowa reprezentacja zdarzenia (komunikat)

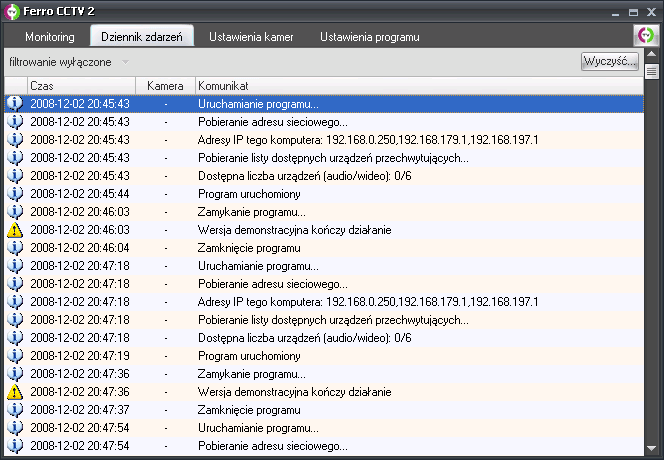

Rys. 2. Dziennik zdarzeń
Opis dostępnych opcji:
- Zdarzenie (filtr) - określa jakiego typu zdarzenia są wyświetlane. Możliwe opcje to: wszystkie, błędy, ostrzeżenia, informacje
- Kamera (filtr) - określa kamerę, której zdarzenia są wyświetlane.
- Wyczyść - pozwala usunąć całą historię zdarzeń zapisaną w bazie danych.
Listę zdarzeń można filtrować według typu zdarzenia oraz kamery. Zdarzenia, które nie spełniają kryteriów uaktywnionego filtru lub filtrów nie są wyświetlane. Niezależnie jednak od stanu aktywności filtrów wszystkie zdarzenia są zawsze zapisywane w Dzienniku zdarzeń.
|
Zakładka Ustawienia kamer służy do wyboru źródeł przechwytywania oraz formatów dla strumieni audio i wideo. Można uaktywnić nagrywanie, skonfigurować detektory ruchu i dźwięku, ustawić jakość nagrania oraz miejsce zapisu plików. Dla każdej kamery można włączyć znacznik czasowy i określić parametry jego wyświetlania. Ustawienia kamer można modyfikować tyko przy wyłączonym zapisie.
Opis dostępnych opcji:
- Kamera - umożliwia wybranie kamery do zmiany ustawień. Wszystkie poniższe ustawienia będą się odnosiły do wybranej kamery.
- Aktywna - włącza lub wyłącza kamerę.
Urządzenia
- Wideo - włącza lub wyłącza strumień wideo.
- Źródło sygnału wideo - umożliwia wybranie urządzenia (kamera USB, karta DVR, karta wideo, karta TV), z którego ma być przechwytywany obraz. Jeśli to pole nie zawiera żadnych pozycji sprawdź czy urządzenie jest poprawnie zainstalowane w systemie i czy jest ono podłączone.
- ^ Właściwości źródła sygnału wideo - umożliwia zmianę konfiguracji specyficznych ustawień danego urządzenia.
- Format wideo - umożliwia wybranie rozmiaru przechwytywanego obrazu. Zaleca się stosowanie formatu domyślnego.
- Audio - włącza lub wyłącza strumień audio.
- Źródło sygnału audio - umożliwia wybranie urządzenia (mikrofon USB, karta dźwiękowa, karta TV), z którego ma być przechwytywany dźwięk. Jeśli to pole nie zawiera żadnych pozycji sprawdź czy urządzenie jest poprawnie zainstalowane w systemie i czy jest ono podłączone.
- ^ Właściwości źródła sygnału audio - umożliwia zmianę konfiguracji specyficznych ustawień danego urządzenia.
- Format audio - umożliwia wybranie częstotliwości próbkowania dźwięku. Zaleca się stosowanie formatu domyślnego.

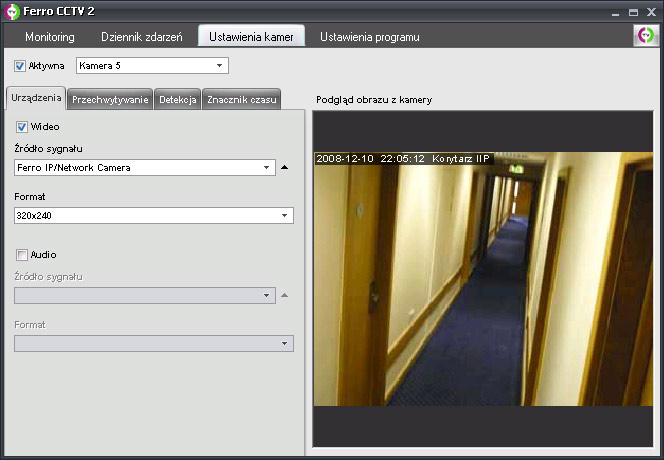

Rys. 3. Ustawienia kamer - Nagrywanie
Przechwytywanie
- Przechwytywanie - uaktywnia lub dezaktywuje opcję przechwytywania.
Ważna informacja! Przechwytywanie jest uruchamiane przyciskiem START znajdującym się w zakładce Monitoring.
- Ciągłe - przy uruchomionym przechwytywaniu, zapis na dysku lub strumieniowanie będzie ciągłe.
- W przypadku wykrycia ruchu - włącza lub wyłącza detektor ruchu. Jeżeli ta opcja jest aktywna a przechwytywanie uruchomione, zapis danych do pliku i strumieniowanie będzie wykonywane tylko w przypadku wykrycia ruchu.
- Poziom detekcji ruchu - pozwala określić czułość detektora ruchu. Mniejsze wartości (wskaźnik w lewo) zwiększają czułość detektora; większe wartości (wskaźnik w prawo) zmniejszają czułość detektora.
- W przypadku wykrycia dźwięku - włącza lub wyłącza detektor dźwięku. Jeżeli ta opcja jest aktywna a przechwytywanie uruchomione, zapis danych do pliku i strumieniowanie będzie wykonywane tylko w przypadku wykrycia dźwięku.
- Poziom detekcji dźwięku - pozwala określić czułość detektora dźwięku. Mniejsze wartości (wskaźnik w lewo) zwiększają czułość detektora; większe wartości (wskaźnik w prawo) zmniejszają czułość detektora.
- Jakość - określa jakość obrazu i dźwięku zapisywanego do pliku lub udostępnianego w sieci komputerowej. Dostępne są następujące wartości:
- Doskonała - bitrate 2 Mb/s (ok. 900 MB/godz.)
- Wysoka - bitrate 1 Mb/s (ok. 450 MB/godz.)
- Średnia - bitrate 500 kb/s (ok. 200 MB/godz.)
- Niska - bitrate 250 kb/s (ok. 100 MB/godz.)
- Słaba - bitrate 100 kb/s (ok. 40 MB/godz.)
- Zapis na dysku - uaktywnia lub dezaktywuje przechwytywanie do pliku
- Miejsce zapisu nagrań - określa ścieżkę do katalogu, w którym mają być zapisywane nagrania. Nazwy plików mają następujący format: rok-miesiąc-dzień-[Kamera-NR]-godzina-minuta-sekunda.wmv
- Udostępnianie w sieci - uaktywnia lub dezaktywuje przechwytywanie do strumienia
Znacznik czasu
- Znacznik czasu - włącza lub wyłącza, tzw. znacznik czasu. Znacznik czasu zawiera aktualną datę i godzinę oraz opcjonalnie dodatkowy tekst określony w polu Opis.
- Położenie (X/Y) - określa umiejscowienie znacznika czasu wkomponowanego w obraz. Wartości położenia można wpisywać bezpośrednio do odpowiednich pół edycyjnych lub ustawiając kursor w wybranym miejscu obrazu w oknie podglądu, przytrzymując lewy klawisz myszy
- Czcionka - określa nazwę czcionki
- Rozmiar - określa rozmiar znacznika czasowego
- Kolor czcionki - określa kolor czcionki znacznika czasowego. Jeżeli znacznik rysowany jest bez tła, najlepiej używać kolorów o wysokim kontraście w stosunku do obrazu z kamery.
- Kolor tła - określa kolor podkładu rysowanego bod znacznikiem czasowym. Ustawienie koloru na "Przeźroczysty" wyłącza rysowanie podkładu.
- Opis widoku - umożliwia określenie tekstu, który ma być dodawany do znacznika czasowego. W większości wypadków opcję wykorzystuje się do opisu miejsca usytuowania kamery.
- Zastosuj do wszystkich kamer - kopiuje ustawienia znacznika czasowego do pozostałych kamer.
Konfiguracja kamery sieciowej (kamery IP)
Po ustawieniu "Źródła sygnału" na "Ferro Network/IP Camera" i kliknięciu przycisku "^" zostanie wyświetlone okno konfiguracji kamery sieciowej (Rys. 4).
W oknie tym należy podać adres IP kamery lub jej nazwę sieciową. Może to być kamera podłączona do sieci kablem ethernet lub kamera WiFi korzystająca z łączności radiowej. Kamera może pracować w sieci lokalnej (LAN) lub w sieci Internet.
W polu oznaczonym jako "Ścieżka URL" poza adresem lub nazwą sieciową kamery należy podać ścieżkę dostępu do obrazu w formacie JPEG. Dodatkowym parametrem, który można określić w tym polu jest
port TCP, na którym program ma nawiązać połączenie z kamerą. Domyślnym portem jest port TCP 80. Poprawny adres URL powinien wyglądać następująco:
http://adres.ip.kamery:port/sciezka/obrazek.jpg
Przykłady:
http://192.168.2.3:80/jpg/image.jpg (kamera Edimax IC-1500)
http://192.168.0.146/cgi-bin/video.jpg (kamera D-Link DCS-2000)
Większość kamer sieciowych wymaga, aby przy połączeniu wprowadzić nazwę użytkownika i hasło dostępu. Dane potrzebne do uwierzytelnienia oraz adres URL powinny znajdować się w instrukcji obsługi kamery.
Po wprowadzeniu ścieżki URL oraz danych potrzebnych do uwierzytelnienia należy kliknąć przycisk "Przetestuj", aby zweryfikować ustawienia. Jeżeli konfiguracja jest poprawna, wyświetlony zostanie obraz z kamery.
Jeżeli instrukcja obsługi nie zawiera informacji potrzebnych do skonfigurowania kamery lub ustawienia domyślne kamery zostały zmienione przez użytkownika i nie są znane, można skorzystać z funkcji "Wyszukaj kamerę".
Wywołanie tej funkcji spowoduje przeskanowanie sieci lokalnej LAN w poszukiwaniu kamer sieciowych. Jeżeli kamera zostanie odnaleziona, program automatycznie wyszuka odpowiednią ścieżkę do obrazu JPEG i skonfiguruje dane autoryzacyjne korzystając z bazy domyślnych haseł.
Podczas wyszukiwania brane są też pod uwagę dane wprowadzone przez użytkownika w polach Ścieżka URL, Użytkownik, Hasło. Wpisanie znanych i poprawnych danych przed rozpoczęciem wyszukiwania skróci czas wykonania operacji.
Maksymalny czas wyszukiwania uzależniony jest od szybkości połączenia sieciowego (LAN) i może potrwać ok. 30 minut.
Ważna informacja.
Program obsługuje wszystkie typy kamer IP, które udostępniają obraz w formacie JPEG.
Kamery, które wyświetlają obraz w przeglądarce internetowej wyłącznie
przy pomocy komponentów ActiveX i nie udostępniają obrazów (plików) w formacie JPEG, nie są obsługiwane.
Aktualna (niepełna) lista kompatybilnych z programem kamer znajduje na stronie: Lista obsługiwanych kamer USB (internetowych), kamer IP (sieciowych), wielokanałowych kart przechwytujących (DVR) i kart telewizyjnych (TV)

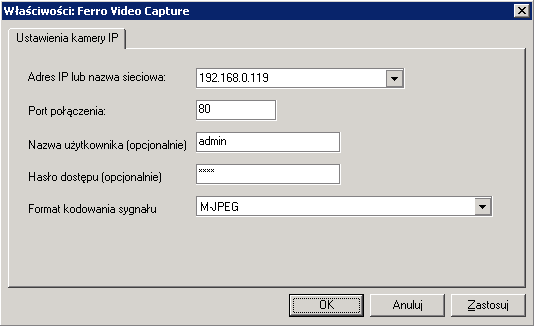

Rys. 4. Konfiguracja kamery IP
Opis dostępnych opcji:
- Ścieżka URL - określa adres IP lub nazwę sieciową kamery, port połączenia oraz położenie obrazu w formacie JPEG.
- Serwer HTTP wymaga uwierzytelnienia - włącza lub wyłącza uwierzytelnianie
- Użytkownik - nazwa użytkownika potrzebna do połączenia z kamerą
- Hasło - hasło użytkownika potrzebne do połączenia z kamerą
- Ogranicz pasmo pobierania - włącza lub wyłącza ograniczenia przepustowości pasma
- Maksymalny Bitrate - określa maksymalne dopuszczalne obciążenie sieci komputerowej wyrażone w kb/s
- Maksymalny FPS - określa maksymalną liczbę klatek pobieranych z kamery w ciągi jednej sekundy
- Przetestuj - testuje ustawienia. Jeżeli ustawienia są poprawne, wyświetlany jest obraz z kamery
- Wyszukaj kamerę - wyszukuje i konfiguruje kamerę podpiętą do sieci lokalnej (LAN)
Udostępnianie strumienia w sieci (strumieniowanie)
Strumieniowanie pozwala na podgląd obrazu i odsłuch dźwięku z kamery z dowolnego komputera stacjonarnego, laptopa lub urządzenia PDA podłączonego do sieci komputerowej. Komputer, na którym chcemy mieć podgląd musi być wyposażony w program Windows Media Player i musi mieć połączenie z komputerem, na którym jest zainstalowany i uruchomiony program Ferro CCTV 2.
W celu rozpoczęcia udostępniania strumienia w sieci należy uaktywnić opcję "Udostępnianie w sieci" w ustawieniach danej kamery, a następnie kliknąć przycisk START znajdujący się w prawym dolnym rogu zakładki "Monitoring".
Strumienie są udostępnianie przez program Ferro CCTV 2 na portach TCP o numerach od 8081 (pierwsza kamera) do 8089 (dziewiąta kamera).
Aby wyświetlić obraz z kamery na komputerze zdalnym, należy uruchomić program Windows Media Player, wybrać opcję Plik->Otwórz i wpisać adres IP lub nazwę sieciową komputera z uruchomionym programem Ferro CCTV 2 oraz numer portu TCP, np.:
http://192.168.0.77:8081 (podgląd z kamery nr 1)
http://192.168.0.77:8082 (podgląd z kamery nr 1)
Adres IP komputera oraz numer portu TCP jest podawany w programie Ferro CCTV 2 w zakładce "Ustawienia kamer/Przechwytywanie" w polu "Adres URL do strumienia" (Patrz: Rys. 3 - lewy dolny róg).
Komputery wyposażone w więcej niż jedno urządzenie sieciowe (karta sieciowa, modem) posiadają więcej niż jeden adres sieciowy. Każdy z tych adresów może być wykorzystany do nawiązania połączenia. Przykładowo: komputer może mieć adres IP w sieci lokalnej (adres IP interfejsu karty sieciowej) 192.168.1.1 i adres IP w sieci Internet (adres IP interfejsu modemu lub adres IP routera połączonego z siecią Internet) 83.76.1.2. Aby odebrać strumieniowany sygnał z komputera podłączonego do tej samej sieci lokalnej, należy podać pierwszy adres IP (adres interfejsu karty sieciowej); aby połączyć się z komputera podpiętego do sieci Internet, należy podać drugi adres IP (adres interfejsu modemu). Poniżej znajduje się dokładniejszy opis sposobu odbioru sygnału poprzez Internet.
Rys. 4. Udostępnianie obrazu z kamery w sieci LAN lub sieci Internet
Dostęp do serwera* podłączonego do Internetu za pomocą modemu
1) Jeżeli serwer jest podłączony do Internetu za pomocą modemu, do odbioru strumienia potrzebna jest znajomość adresu IP przydzielonego przez dostawcę internetu do serwera. Adres ten można odczytać w ustawieniach połączenia modemowego (Panel sterowania->Połączenia sieciowe->Właściwości połączenia z siecią Internet) lub wchodząc z serwera na stronę: Jaki jest mój adres IP w sieci Internet ?
2) Aby uzyskać dostęp do serwera* znając jego adres IP, należy jeszcze odblokować porty TCP, na których będzie udostępniany podgląd. W tym celu należy przejść do Panelu sterowania->Zapora systemu Windows i odblokować porty TCP od numeru 8081 do 8089. Jeżeli w serwerze jest zainstalowane dodatkowe oprogramowanie typu firewall (lub program antywirusowy z funkcją zapory ogniowej), w nim również należy wyłączyć blokowanie połączeń przychodzących na porty TCP 8081-8089.
Dostęp do serwera* podłączonego do Internetu poprzez router
1) Jeżeli serwer jest podłączony do Internetu poprzez router, do odbioru strumienia potrzebna jest znajomość adresu IP przydzielonego przez dostawcę internetu do routera. Adres ten można odczytać w panelu sterowania routera lub wchodząc z serwera na stronę: Jaki jest mój adres IP w sieci Internet ?
2) Aby uzyskać dostęp do routera znając jego adres IP, należy jeszcze odblokować odpowiednie porty TCP. W tym celu należy przejść do panelu sterowania routera i odblokować porty TCP od numeru 8081 do 8089 (opcja "Security", "Firewall" lub "Zapora ogniowa").
3) Router należy skonfigurować tak, aby połączenia przychodzące na porty TCP 8081-8089 były przekierowywane do serwera (adres interfejsu karty sieciowej serwera). Tego typu konfigurację należy wykonać w panelu sterowania routera (opcja "NAT" lub "Port Forwarding").
4) Ostatni krok polega na odblokowaniu portów TCP na serwerze. W tym celu należy przejść do Panelu sterowania->Zapora systemu Windows i odblokować porty TCP od numeru 8081 do 8089. Jeżeli w serwerze jest zainstalowane dodatkowe oprogramowanie typu firewall (lub program antywirusowy z funkcją zapory ogniowej), w nim również należy wyłączyć blokowanie połączeń przychodzących na porty TCP 8081-8089.
Dynamiczny adres IP przydzielany przez usługodawcę internetu
Jeżeli usługodawca internetu przydziela dynamiczne adresy IP, oznacza to, że co pewien czas połączenie z internetem jest resetowane i przydzielany jest nowy (losowy) adres IP. W takiej sytuacji, aby mieć możliwość stałego podglądu do obrazu z kamer strumieniowanych przez serwer, należy skorzystać z usługi sieciowej Dynamic DNS (DDNS) lub zestawić wirtualną sieć prywatną (VPN - ang. Virtual Private Network).
Listę firm świadczących usługi DDNS można znaleźć na stronie DynSite. Najbardziej popularne to: www.dyndns.org i www.tzo.com.
Wirtualną sieć prywatną można łatwo utworzyć przy pomocy aplikacji Hamachi.
Obciążenie sieci podczas strumieniowania
Obciążenie pasma sieciowego podczas strumieniowania uzależnione jest od wybranej jakości przechwytywania, liczny strumieni (kamer, dla których włączono strumieniowanie) i liczby użytkowników zdalnych korzystających z strumieniowania. Z serwerem może się połączyć w tym samym czasie maksymalnie pięciu użytkowników (dostęp zdalny z pięciu komputerów). Jeżeli żaden z użytkowników zdalnych nie jest połączony z serwerem, żadne dane nie są przesyłane przez sieć. Aktualny transfer można kontrolować w programie Ferro CCTV 2 w zakładce "Monitoring".
* "serwer" - komputer z uruchomionym i skonfigurowanym do udostępniania strumienia w sieci programem Ferro CCTV 2
|
W zakładce Ustawienia programu można skonfigurować opcje dotyczące działania i zachowania programu.

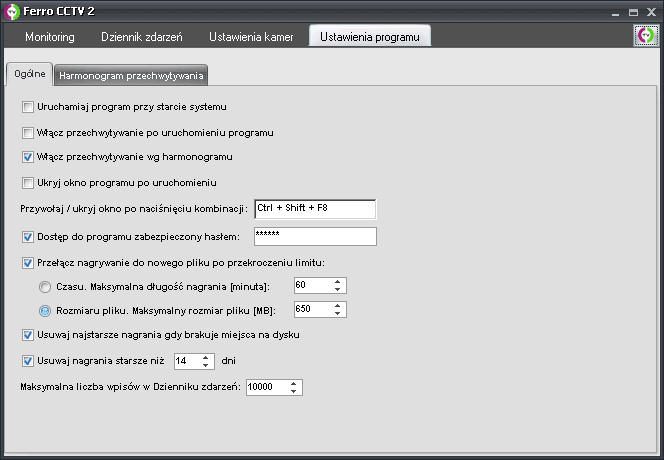

Rys. 5. Ustawienia programu
Opis dostępnych opcji:
- Uruchamiaj program przy starcie systemu - po zaznaczeniu tej opcji program będzie uruchamiany automatycznie podczas startu systemu operacyjnego (po zalogowaniu użytkownika do systemu). Aby ta opcja działała poprawnie, system operacyjny musi być skonfigurowany do automatycznego logowania użytkownika.
- Włącz nagrywanie po uruchomieniu programu - po zaznaczeniu tej opcji nagrywanie rozpoczyna się automatycznie zaraz po uruchomieniu programu. W połączeniu z opcją "Uruchamiaj program przy starcie systemu" pozwala na bezobsługowe podjęcie nagrywania po włączeniu lub restarcie komputera.
- Ukryj okno programu po uruchomieniu - pozwala na ukrycie obecności programu w systemie przed innymi użytkownikami komputera.
- Przywołaj/ukryj okno po naciśnięciu kombinacji klawiszy - pole edycyjne służące do określenia skrótu klawiaturowego przywołującego, ukryte wcześniej, okno programu.
- Dostęp do programu zabezpieczony hasłem - blokuje dostęp do programu użytkownikom, którzy nie znają hasła dostępu
- Przełącz nagrywanie do nowego pliku po przekroczeniu limitu czasu lub rozmiaru pliku - służy do ograniczenia długości nagrywania lub rozmiaru pliku wyjściowego
- Usuwaj najstarsze nagrania gdy brakuje miejsca na dysku - włącza automatyczne usuwanie najstarszego nagrania w przypadku małej ilości miejsca na dysku
- Usuwaj nagrania starsze niż X dni - pozwala określić jak długo nagrania mają być przechowywane na dysku twardym
- Maksymalna liczba wpisów w Dzienniku zdarzeń - określa limit liczby wpisów w Dzienniku zdarzeń. Mniejsze wartości mogą przyspieszyć szybkość uruchamiania programu.
|
- procesor klasy Intel® 1,2 Ghz (zalecany Intel® Pentium® 2,4 Mhz)
- 128 MB pamięci operacyjnej RAM (zalecane 256 MB)
- 50 MB wolnego miejsca na dysku (+ miejsce na nagrania wideo)
- system operacyjny Microsoft® Windows® 98/Me/2000/XP/2003/Vista/2008 (zalecany: XP/2003/Vista/2008)
- DirectX® 9.0 lub nowszy
- Windows Media Player 9.0 lub nowszy
- urządzenie przechwytujące obraz wideo zgodne ze standardem WDM, np.:
- kamera internetowa (kamera USB)
- kamera sieciowa (kamera IP)
- wielokanałowa karta przechwytująca (karta DVR)
- karta telewizyjna
- karta wideo
Lista obsługiwanych kamer USB (internetowych), kamer IP (sieciowych), wielokanałowych kart przechwytujących (DVR) i kart telewizyjnych (TV)
Ferro CCTV™2 współpracuje z wieloma rodzajami urządzeń przechwytujących. Do monitoringu wideo można wykorzystać
kamery podłączane do portu USB (kamery internetowe), kamery IP wpinane do sieci LAN (kamery sieciowe), bezprzewodowe kamery IP korzystające z sieci WiFi, wielokanałowe karty DVR lub karty telewizyjne.
Niestety nie wszystkie urządzenia dostępne na rynku będą współpracowały z programem Ferro CCTV 2. Do obsługi kart DVR potrzebne są sterowniki WDM, jednak producenci tego typu kart często nie dostarczają odpowiednich sterowników. W przypadku kamer IP wymagany jest dostęp do klatek wideo w formacie JPEG. Kamery udostępniające obraz tylko poprzez kontrolki ActiveX nie są obsługiwane.
Ferro CCTV™ 2 obsługuje wszystkie typy kamer USB. Aby program "widział" kamerę podłączoną do portu USB, w systemie muszą być
zainstalowane odpowiednie sterowniki.
Komputery stacjonarne wyposażone są przeważnie w dwa lub trzy kontrolery USB. Każdy kontroler USB wyposażony jest w dwa lub
trzy porty (złącza) USB. Ze względu na ograniczoną przepustowość, zaleca się, aby do każdego kontrolera była podłączona tylko
jedna kamera. Podłączenie większej liczby kamer do tego samego kontrolera może powodować zakłócenia w pracy programu. Jeżeli w komputerze brakuje wolnego kontrolera USB można dokupić dodatkowy kontroler USB na karcie PCI.
Kabel USB może mieć maksymalną długość do 5 metrów. Jeżeli potrzebne jest dłuższe połączenie, można zastosować aktywny HUB USB. Pozwoli on na przedłużenie połączenia o kolejne 5 metrów. Do podłączenia kamery można zastosować maksymalnie 5 HUBów USB, co pozwoli na umiejscowienie kamery w odległości do 30 metrów od komputera. Jeżeli taka długość kabla nie jest wystarczająca, należy zastosować kamerę IP podłączaną do sieci komputerowej LAN lub do sieci bezprzewodowej WLAN.
Poniżej znajduje się (niepełna) lista sprawdzonych kamer USB.
| Lp. | Szukaj | Nazwa | Lp. | Szukaj | Nazwa | | 1 |   | Creative Webcam Live! Ultra For Notebook
|
2 | | Creative Webcam Live!Cam Notebook
| | 3 | | Creative Webcam Live!Cam Notebook Pro
|
4 | | Creative Webcam Live!Cam Optia
| | 5 | | Creative Webcam Live!Cam Optia Pro
|
6 | | Creative Webcam Live!Cam Optia AF
| | 7 | | Creative Webcam Live!Cam Video IM
|
8 | | Creative Webcam Live!Cam Video IM VF0350
| | 9 | | Creative Webcam Live!Cam Video IM Skype Edition
|
10 | | Creative Webcam Live!Cam Video IM Pro
| | 11 | | Creative Webcam Live!Cam Voice
|
12 | | Creative Webcam Notebook Pro
| | 13 | | GENIUS Look 1320 V2 1.3 MPix
|
14 | | GENIUS USB 1.1 Look 317
| | 15 | | GENIUS USB 2.0 Eye 320
|
16 | | GENIUS USB 2.0 Look 320S
| | 17 | | GENIUS USB Look 313 Media
|
18 | | GENIUS USB Slim 1320 1,3MP
| | 19 | | GENIUS USB Slim 1322AF 1,3MP
|
20 | | GENIUS USB Slim 320 Black
| | 21 | | GENIUS USB Slim 322 Media
|
22 | | Labtec Notebook Cam
| | 23 | | Labtec Webcam
|
24 | | Labtec Webcam 1200
| | 25 | | Labtec Webcam 2200
|
26 | | Labtec Webcam 3300
| | 27 | | Labtec Webcam 5500
|
28 | | Labtec Webcam Plus
| | 29 | | Labtec Webcam Plus SE
|
30 | | Logitech QuickCam Express
| | 31 | | Logitech QuickCam Express Plus
|
32 | | Logitech QuickCam Chat
| | 33 | | Logitech QuickCam Messenger
|
34 | | Logitech QuickCam Connect
| | 35 | | Logitech QuickCam Communicate Deluxe
|
36 | | Logitech QuickCam Communicate STX
| | 37 | | Logitech QuickCam For Notebooks
|
38 | | Logitech QuickCam For Notebooks Deluxe
| | 39 | | Logitech QuickCam For Notebooks Pro
|
40 | | Logitech QuickCam Pro For Notebooks
| | 41 | | Logitech QuickCam Pro 5000
|
42 | | Logitech QuickCam Pro 9000
| | 43 | | Logitech QuickCam Sphere AF
|
44 | | Microsoft NX-3000
| | 45 | | Microsoft NX-6000
|
46 | | Microsoft VX-1000
| | 47 | | Microsoft VX-3000
|
48 | | Microsoft VX-6000
| | 49 | | Microsoft VX-7000
|
50 | | |
- wyszukiwanie ceny produktu w Google.pl
- wyszukiwanie podręcznika w formacie PDF
Ferro CCTV™ 2 obsługuje wszystkie typy kamer IP, które udostępniają obraz w formacie JPEG.
Kamery, które wyświetlają obraz w przeglądarce internetowej wyłącznie przy pomocy komponentów ActiveX i nie udostępniają obrazów (plików) w formacie JPEG, nie są obsługiwane.
Kamery mogą być podłączone do sieci LAN lub do sieci WLAN (bezprzewodowe).
Najpopularniejsze kamery stosowane przy monitoringu to: Axis (wszystkie typy), D-Link (DCS-1000(W), DCS-900), Panasonic (BL-C1, BL-C10, BL-C20, BL-C30, KX-HCM10),
Sony (SNC-M1, SNC-M3), Airlink, OvisLink AirLive, Veo Observer IP NetCam.
Zobacz też: Konfiguracja kamery sieciowej w programie Ferro CCTV 2
Poniżej znajduje się (niepełna) lista kamer IP udostępniających obraz w formacie JPEG.
| Lp. | Szukaj | Nazwa | Lp. | Szukaj | Nazwa | | 1 | | A-linking Al9603
|
2 | | A-linking Al9643
| | 3 | | A-linking Al9663
|
4 | | Airlink101 Aic250
| | 5 | | Avermedia Nc100
|
6 | | Aviosys Ip Kamera 9000
| | 7 | | Aviosys Ip Kamera 9100
|
8 | | Axis Camera 205
| | 9 | | Axis Camera 206
|
10 | | Axis Camera 207
| | 11 | | Axis Camera 210
|
12 | | Axis Camera 211
| | 13 | | Axis Camera 212
|
14 | | Axis Camera 213
| | 15 | | Axis Camera 214
|
16 | | Axis Camera 216
| | 17 | | Axis Camera 221
|
18 | | Axis Camera 225
| | 19 | | Axis Camera 231
|
20 | | Axis Camera 232
| | 21 | | Axis Camera 2100
|
22 | | Axis Camera 2110
| | 23 | | Axis Camera 2120
|
24 | | Axis Camera 2130
| | 25 | | Axis Camera 2140
|
26 | | Axis Multi Camera 241Q
| | 27 | | Axis Multi Camera 2400
|
28 | | Axis Multi Camera 241S
| | 29 | | Axis Video Server
|
30 | | Canon Network Camera
| | 31 | | Convovision V600
|
32 | | Creative Britecam
| | 33 | | Creative Live! Wireless
|
34 | | D-link Dcs-900W
| | 35 | | D-link Dcs-1000
|
36 | | D-link Dcs-2000
| | 37 | | D-link Dcs-2100
|
38 | | D-link Dcs-5300 High Quality
| | 39 | | D-link Dcs-5300 Low Quality
|
40 | | D-link Dcs-5300 Medium Quality
| | 41 | | D-link Dcs-6620
|
42 | | D-link Dcs-900
| | 43 | | D-link Internet Camera
|
44 | | DigiLan TV7204
| | 45 | | Edimax IC-1500
|
46 | | Edimax IC-1500Wg
| | 47 | | Elmo 200
|
48 | | Elmo 400
| | 49 | | Eltis Et-1001 Ip Camera
|
50 | | Flexwatch Network Camera
| | 51 | | Gadspot Gs1000
|
52 | | Gadspot Gs1200
| | 53 | | Gadspot Gs1600
|
54 | | Gadspot Gs800
| | 55 | | Gadspot Gs9603
|
56 | | Gadspot Gs9684
| | 57 | | Genius Ipcam Secure 300
|
58 | | Grand Ip Camera Ii
| | 59 | | Grand Ip Video Server
|
60 | | Grandtec Ip Camera
| | 61 | | Hawking Nc1000
|
62 | | Hawking Nc1200
| | 63 | | Hawking Nc1600
|
64 | | Hawking Nc200
| | 65 | | Hawking Nc300
|
66 | | Hawking Nc800
| | 67 | | Hawking Nc9603
|
68 | | Hawking Nc9684
| | 69 | | Hunt Lan Camera
|
70 | | I-Catcher ICC
| | 71 | | I-Catcher ICS
|
72 | | I-Catcher ICV
| | 73 | | I-watcher Ic
|
74 | | Intellinet 550710
| | 75 | | Iqeye300 Series
|
76 | | Iqeye501 Series
| | 77 | | Iqeye600 Series
|
78 | | Jvc Network Camera
| | 79 | | Kingwave Kw3715
|
80 | | Kingwave Kw3716
| | 81 | | Kw3701 Cmos Wired
|
82 | | Kw3702 Cmos Wireless
| | 83 | | Kw3715 Ccd Wired
|
84 | | Kw3716 Ccd Wireless
| | 85 | | Kw3720 1 Port Video Server
|
86 | | Kw3730 Dual Mode Network Camera
| | 87 | | Lenovo 1001 Ip Camera
|
88 | | Levelone Fcs-1010
| | 89 | | Levelone Wcs-2060
|
90 | | Levo Et-1001 Ip Camera
| | 91 | | Lindy Ip Netcam
|
92 | | Link Server Cas 200
| | 93 | | Link Server Cas 501
|
94 | | Linksys WVC200
| | 95 | | Lumenera 11059
|
96 | | Lumenera Le175
| | 97 | | Lumenera Le275
|
98 | | Mobi Internet Camera
| | 99 | | Mobi Mobicam
|
100 | | Mobotix Network Camera
| | 101 | | Orite Ip-cam
|
102 | | Orite Pt-300
| | 103 | | Panasonic Bb-hcm 311
|
104 | | Panasonic Bb-hcm 331
| | 105 | | Panasonic Bb-hcm 371
|
106 | | Panasonic Bb-hcm 381
| | 107 | | Panasonic Bl C10
|
108 | | Panasonic Bl C20
| | 109 | | Panasonic BL-C30A
|
110 | | Panasonic Ddn-cam1
| | 111 | | Panasonic Kx-hcm230
|
112 | | Panasonic Kx-hcm270
| | 113 | | Panasonic Kx-hcm280
|
114 | | Panasonic Network Camera
| | 115 | | Panasonic Wv-nm100
|
116 | | Panasonic Wv-np240
| | 117 | | Panasonic Wv-np244
|
118 | | Panasonic Wv-np472
| | 119 | | Pheenet 210ir
|
120 | | Pheenet 310pt
| | 121 | | Pixord Video Server
|
122 | | Planet Ica 100
| | 123 | | Planet Ica 110
|
124 | | Planet Ica 300
| | 125 | | Planet Ica 500
|
126 | | Planet Ivs 100
| | 127 | | Planet Video Server
|
128 | | Sitecom Ln-400
| | 129 | | Sitecom Ln-401
|
130 | | Soho Internet Camera
| | 131 | | Solwise SEC-MJCAS-210IR
|
132 | | Sony Network Camera
| | 133 | | Sony Snc-c10
|
134 | | Sony Snc-c10 C11
| | 135 | | Sony Snc-df40
|
136 | | Sony Snc-m1
| | 137 | | Sony Snc-m3
|
138 | | Sony Snc-p1
| | 139 | | Sony Snc-p5
|
140 | | Sony Snc-rz25n
| | 141 | | Sony Snc-rz30n
|
142 | | Sony Snc-z20n
| | 143 | | Sparklan Cas-861
|
144 | | Stardot Express 6 Server
| | 145 | | Stardot Netcam
|
146 | | Sweex Ip Network Camera
| | 147 | | Toshiba Ik-wb01a
|
148 | | Toshiba Ik-wb02a
| | 149 | | Toshiba Ik-wb11a
|
150 | | Toshiba Ik-wb15a
| | 151 | | Toshiba Ik-wb21a
|
152 | | Toshiba Ik-wr01a
| | 153 | | Toshiba Network Camera
|
154 | | Trendnet Tv-ip100
| | 155 | | Trendnet Tv-ip110/W
|
156 | | Trendnet Tv-ip200
| | 157 | | Trendnet Tv-ip201
|
158 | | Trendnet Tv-ip301/W
| | 159 | | Trendnet Tv-ip400/W
|
160 | | Trendnet Vip-10
| | 161 | | Trust Nw-7100
|
162 | | Vcenter Nc 1000
| | 163 | | Vivotek 2000 Series
|
164 | | Vivotek 3000 Series
| | 165 | | Vivotek 6000 Series
|
166 | | Vivotek Video Server
| | 167 | | WLAN RobotCam Camera
|
168 | | Xannet Xipcam-1001 Ip Camera |
- wyszukiwanie ceny produktu w Google.pl
- wyszukiwanie podręcznika w formacie PDF
| Karty DVR (przechwytujące) |
Wielokanałowe karty przechwytujące (DVR) pozwalają na podłączenie do komputera kilku (kilkunastu) przemysłowych kamer wideo.
Ferro CCTV™ 2 obsługuje wszystkie karty DVR, do których dostępne są standardowe sterowniki | |
